Spule, Kondensator, Widerstand
Spule
Eine Spule ist ein Festkörper, der mit Draht umwickelt ist, dieser Festkörper dient nur zur Isolierung des Kernes.
Eine Spule besteht in den meisten Fällen aus diesen drei Komponenten:
Kern:
- Durch Ihn wird die Spannung aufgenommen und weitergegeben
- Die Kerne der Spulen sind meist aus weichmagnetischen Ferriten gefertigt und haben verschiedene Bauformen
Wicklung:
- Die Wicklung wird auf den Spulenkörper aufgebracht.
- Sie besteht zB. aus Kupferlackdraht, mit Seide umsponnenen Kupferlackdraht oder einer Hochfrequenzlitze
Spulenkörper:
- Sie tragen die Wicklung und isolieren sie gegen den Kern
- Bestehen meisten aus Kunststoff, Hartpapier oder Pressspan
- Die Formen der Spulenkörper sind den Kernformen angepasst
Induktivität ist die Fähigkeit einer Spule in den eigenen Windungen durch ein Magnetfeld Spannung zu erzeugen. Induktivität wird in Henry angegeben, die Formel dazu lautet:
Heißt so viel wie, eine Spule hat eine Induktivität von 1 Henry, wenn bei gleichförmiger Stromänderung von 1 Ampere in 1 Sekunde eine Selbstinduktionsspannung von 1 Volt entsteht.
Jeder Stromdurchflossene Leiter erzeugt um sich ein Magnetfeld da eine Spule ganz viele Leiter übereinander hat entsteht ein stärkeres Magnetfeld, das Feld wird auch immer stärker je mehr Strom durch den Leiter fließt.
Der Magnetische Fluss (=phi) ist die Gesamtzahl der gedachten Magnetischen Feldlinien und wird in Weber (Wb) angegeben.
Kondensator
Ein Kondensator ist ein elektrisches Bauelement welches im Prinzip nur aus 2 Platten und eine Dielektrikum dazwischen besteht.
Platten:
- Sie sind die leitenden Außenenden eines Kondensators
- Ihre Fläche und der Abstand tragen zur Kapazität bei
Dielektrikum:
- Ist der Isolator zwischen den zwei Platten des Kondensators
- Der Stoff des Dielektrikums ist ausschlaggebend für die Berechnung der Kapaztät

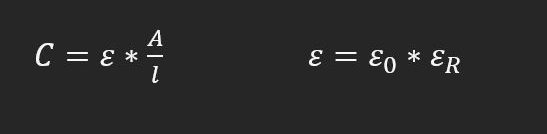

Kapazität ist die Fähigkeit eines Kondensators Spannung über einen Kurzen Augenblick zu speichern und wieder abzugeben. Kapazität wird in Farad angegeben, die Formel dazu lautet:
Heißt so viel wie, die Kapazität (C) wird errechnet in dem man Epsilon (ε) mal die Fläche der Platten (A) durch den Abstand der Platten (l) teilt. Epsilon wird jedoch errechnet indem man die Konstante ε0 mal εR , welches stoffabhängig (Dielektrikum) ist.
Widerstand
Fließt elektrischer Strom durch einen Leiter kann er nicht ungehindert fließen, da die Elektronen sich am Atomgitter reiben und es entsteht der Widerstand R.
Widerstände teilen sich in 3 Gruppe auf:
- Festwiderstände
- Mechanisch veränderbare Widerstände
- Durch physikalische Größen veränderbare Widerstände
Heißt so viel wie, der Widerstand R ergibt sich aus der angelegten Spannung U geteilt durch den fießenden Strom I.
